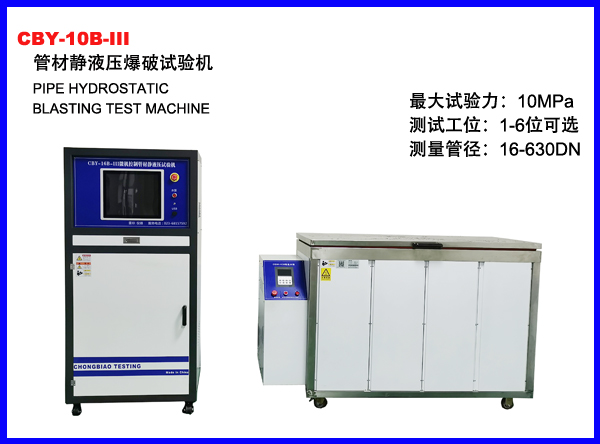

CBY-10B-III微機控制管材靜液壓爆破試驗機

時間:2019/5/6 0:00:00

概述

CBY-10B-III靜液壓爆破試驗機適用于各種流體輸送用塑料管材進行管材液壓瞬時爆破和長期恒定耐壓下熱塑性管材耐破壞時間的測定。它是各科研院所、質檢部門及管材生產廠家必備的檢測儀器。

靜液壓試驗機采用嵌入式PC機（以下簡稱PC機）中央集群控制。每一路為一個模塊，每個模塊設有一個微電腦，用來接收嵌入式PC機控制指令，實現控制，同時通過串行總線不斷的把控制信息反饋給PC機，由PC機完成試驗數據的采集和存儲功能。其具有管材破裂識別、實時監控、來電數據恢復、打印、存儲試驗結果、試樣預處理設置等功能。

符合標準

標準號

標準名稱

GB/T6111-2003

液體輸送用熱塑性塑料管材耐內壓試驗方法

GB/T15560-95

流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法

IS01167-2006

Thermoplastics pipes, fittings and assemblies for the conveyance of fluids --Determination of the resistance to internal pressure -- Part 1: General method

ASTM D1598-2004

Pipe, Plastic, Under Constant Internal Pressure, Time-to-Failure of (No S/S Document)

ASTM D1599

Standard Test Method forResistance to Short-Time Hydraulic Pressure of Plastic Pipe, Tubing, and Fittings1



工作原理

在PC機上輸入管材的環應力、壁厚和平均外徑等參數，自動計算出試驗壓力，數據通過RS232串口傳遞給下位機（單片機嵌入式系統），下位機自動對管材進行恒壓，高壓泵產生高壓液體壓力源，經過壓力控制系統，由高壓軟管輸送給介質恒溫箱內的試樣中，進行管材的長時間靜液壓試驗或爆破試驗。此設備的檢測結果能夠充分體現企業的產品質量的水平。
儀器特點
1.主機特點（壓力中心控制系統）
系統主界面方式:

多層 一體化顯示方式，每路都能顯示壓力,時間,溫度曲線

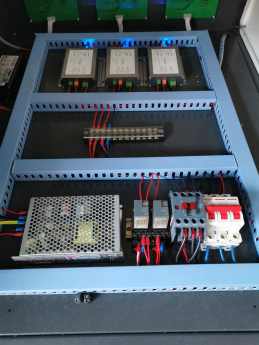

集成模塊化設計:

\

    每個模塊能采集和控制1個工位共計2個電磁閥的啟閉，并能夠采集1個工位的壓力值，采用高可靠的控制芯片，抗強電磁干擾，保證控制萬無一失。
    最大壓力10MPa，試驗工位數自由組合，該主機最多可安裝10個標準控制模塊，每個控制模塊可以接1個獨立的工位，一臺主機可對10個工位進行單獨的控制，互不干擾，主機內部可自由增加和減少模塊的數量，便于升級維護。
設計功能多樣化：
    可進行管道長期靜液壓試驗又可做管材的爆破試驗（每路都可進行爆破和壓力試驗），還可用于熱塑性管材靜液壓狀態下的熱穩定性試驗。
每路都具有多級蓄能壓力控制，響應速度快，確保壓力控制穩定；可延長電磁閥的使用壽命。



高精度高穩定性:

    為確保儀器長期穩定性該機技術核心及關鍵部件全球采購，產地源于美國、德國、日本和英國著名公司及品牌，確保儀器的高精度、高穩定性.



電磁閥：德國GER公司                     德國進口傳感器

壓力控制范圍寬:
  每個工位壓力控制范圍均為0.01-10MPa任意設定。
高可靠性的保證:
  所有電氣、機械及軟件部分均設有安全防護措施。如防漏電，防短路，防靜電，防干擾，防滲漏，防停電，防誤操作等等。
集成模塊式組裝：
  每一路都設有一臺微控單元和電磁閥控制單元，互不干擾，一路試驗破裂不影響其他路的正常試驗。該臺靜液壓可以擴展7個模塊，可達10工位。
界面中英文及人性化設計：

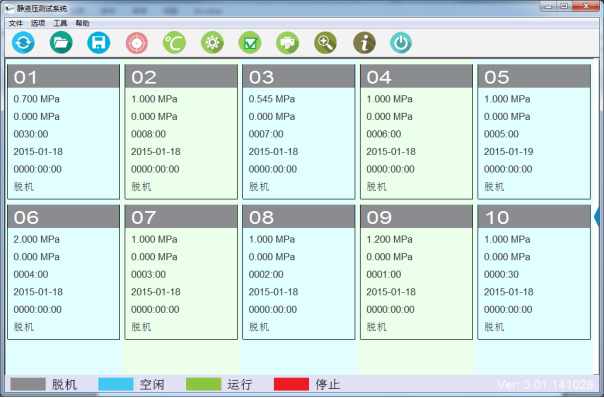

  控制主界面具有中英文選擇，提供多種語言操作功能，在主試驗界面可以選擇顯示每個工位的計時壓力、設定壓力、剩余時間、設定時間、介質箱溫度和備注等眾多信息，一目了然，不用進入單路界面即可對關注的內容一覽無余。
產品共分三部分：
壓力主機、水箱、夾具。每部分規格型號由用戶選擇，也可承接客戶特殊定制。
2.壓力源系統：
主壓力源自成一體、一臺壓力源可接多臺主機
數顯式壓力控制儀表，響應快，壓力控制穩定
主壓力高，流量大
壓力范圍寬，蓄能壓力任意可調
可增加缺水自動補水模塊，確保泵體不因斷水而損壞
噪音小，安全穩定
儀器自帶漏電保護和缺水保護功能

技術參數：

CBY-10B管材靜液壓試驗機

試驗管徑范圍

D06~D630

試驗路數

3路

控制方式

PC機控制

數據保存

每路都具有斷電數據保護功能，開機即可恢復

時間

定時時間

0~9999小時59分59秒

計時精度

±0.1%

時間分辨率

1s

最小設置單位

min

壓力

壓力控制范圍

0.4~10MPa任意設定；可以設置其他壓力單位如：MPa、PSI或bar

壓力控制精度

-1%~ +2%之間，也可以任意設定

壓力顯示分辨率

0.01MPa

測量范圍

4%~100%FS

示值允許誤差極限

示值的1%以內

配置：

名稱

產地

數量

電磁閥

德國GER公司

6

壓力變送器

德國BARNES

3

電接點壓力表

紅旗儀表廠

1

高壓柱塞泵

美國GIANT

1

蓄能器

浙江奉化

4

高壓軟管

不銹鋼接頭，高溫高壓軟管(耐溫100℃耐壓40MPa)

6

電腦(PC)

觸屏式工業電腦

1套
