WEW-300B微機屏顯液壓萬能材料試驗機

時間:2019/5/6 0:00:00

一、簡介

WEW-300B型本機主要用于金屬、非金屬材料之拉伸、壓縮、彎曲等力學性能試驗，增加剪切附具可做剪切試驗。本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。試驗結果可以查詢和打印（力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。

二、 方案描述

1、 主機

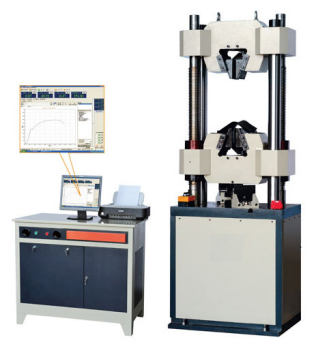

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:

圖一   外觀示意圖（以實物為準）

2、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3、 液壓系統

油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。

4. 控制系統

4.1   功能簡介

108. 支持進行拉伸、壓縮、剪切、彎曲等試驗；
108. 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
108. 支持試驗參數自定義；
108. 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
108. 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
108. 程序自帶強大試驗分析功能；
108. 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

4.2   軟件描述

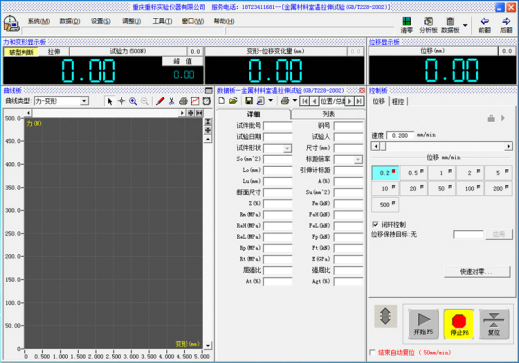

主界面集多功能于一體，程序主界面包括：系統菜單區、工具欄區、示值顯示面板、速度顯示面板、試驗參數區、試驗過程區、多圖曲線區、結果處理區、試驗信息區。

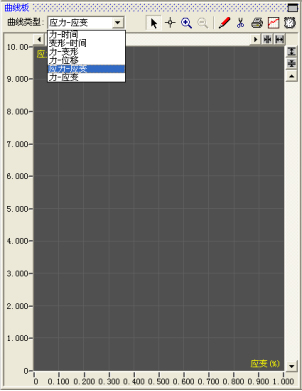

曲線繪制：軟件系統提供豐富的試驗曲線顯示。如力-位移曲線，力-變形曲線，應力-位移曲線，應力-變形曲線，力-時間曲線，變形-時間曲線

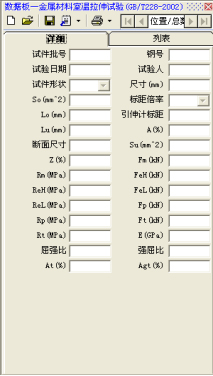

108. 試驗信息輸入界面

數據處理分析界面：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等試驗結果

技術參數：

型號	WEW-300B
最大試驗力	300kN
試驗力示值相對誤差	≤±1%
分辨率	0.01kN
變形精度	±0.5%FS
拉伸空間	650mm
壓縮空間	500mm
夾持方式	手動夾緊
圓試樣夾持直徑	Φ6-Φ26mm
扁試樣夾持厚度	0-15mm
扁試樣最大夾持寬度	75mm
剪切試樣直徑	10mm（另選）
上下壓板尺寸	φ150mm（另選204×204mm）
彎曲支點間最大距離	400mm
拉伸空間兩支柱距離	430mm
油泵電動機功率	1.1kW
橫梁上下移動電動機功率	0.75kW
主機外形尺寸㎜	720×580×1950
凈重	1600Kg



系統配置清單

試驗機主機 油缸下置式主機 1臺

壓力傳感器 寧波鎮海 1只

電氣控制系統 本公司專有技術生產 1套

引伸計YYU-25/50 北京鋼鐵研究院生產 1只

光電編碼器 1只

計算機                             聯相商務機   1臺

打印機                            HP彩色噴墨打印機    1臺

標準附具

圓試樣拉伸鉗口mm Φ7-Φ13、Φ13-Φ26       各1套

扁試樣拉伸鉗口mm 0-15      1套

壓縮附具mm Φ150      1套

彎曲附具mm 試驗兩支點間最大距離400      1套
